メンテナンス

燃焼機器設備のメンテナンス

バーナー分解図

バーナー分解図
No. 品名 コード 仕様 材質 メーカー 拡大
1 本体 2474 GPN-50 1 AC2B
2 ドラフトチューブ 140Φ 1 STK
3 ヒンジフランジ 1
4 フレームロック 1 SUS
5 ヒンジピン 2606 2 SS
6 ノズルパイプ 2645 NO.6 1
7 スパークバーホルダー 2618 1 AC2B
8 ノズルアダプター 2434 W2 1 BSBM2
9 スパークバー 2428 NO.009 2
10 ダルマ端子 2430 2 BSBM2

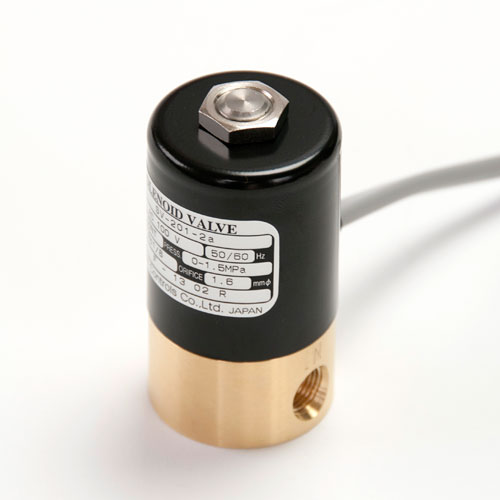

11 電磁弁(低燃焼) 2457 SV201 200V 1 伸和
12 電磁弁(高燃焼) 2457 SV201 200V 1 伸和
13 フレヤーエルボ 2676 1/8”×7/16” 3 BSBM2
14 ダンパー本体 2564 1 AC2B
15 ダンパー羽根 1 SPC
16 モーターライナー 3477 1 FC
17 銅管 1
18 銅管 1
19 銅管 1

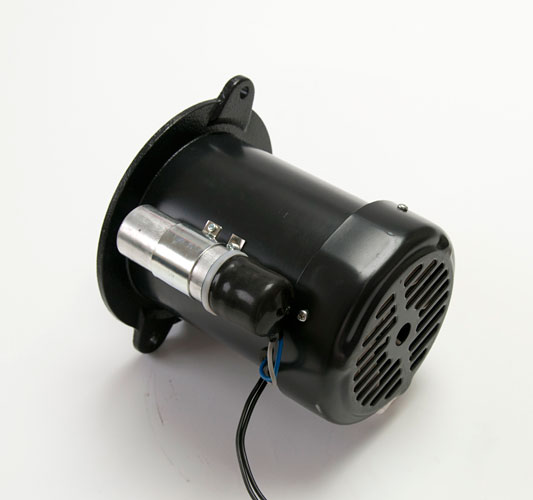

20 モーター 200V 400W 2P 三相 1
21 ファン 190Φ×65 1 SPC
22 カップリング 2780 NO.11 87L 1

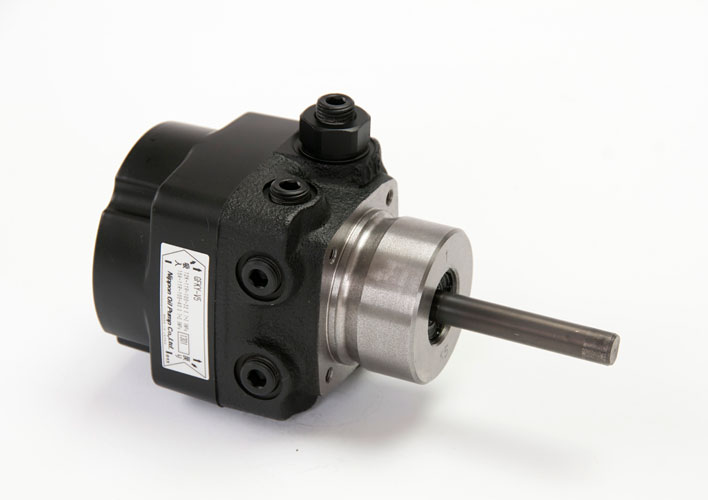

23 オイルポンプ 2330 GF-3 1 ジーローター

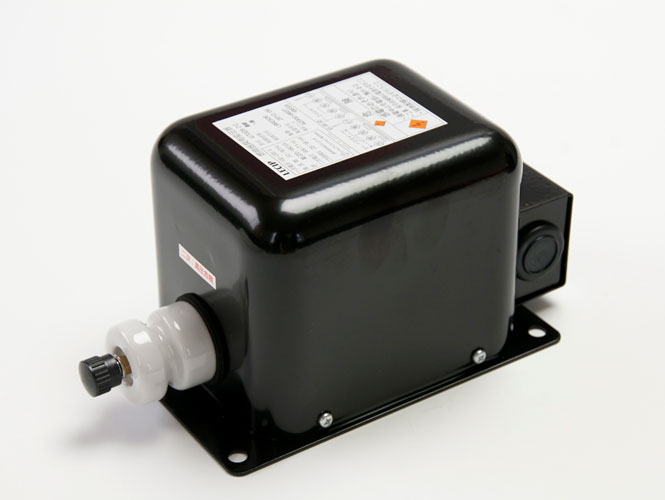

24 点火トランス 2835 200V リード線式 1 レシップエスエルピー
25 銅管 1
26 防振弁 2261 1 BSBM2

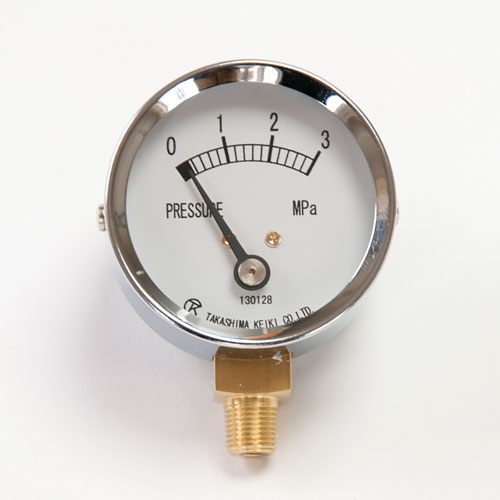

27 圧力計 2259 35Kg/cm2 1
28 エヤー抜バルブ 1
29 フレヤーニップル 2675 1
30 ニップル 2685 1/8” 1
31 チーズ 1/8” 1
32 フレヤーチーズ 1/8” 1
33 エルボ 1/8” 1
34 コントロールボックス 2281 1AE 1
35 電磁弁受 3467 1 SPC

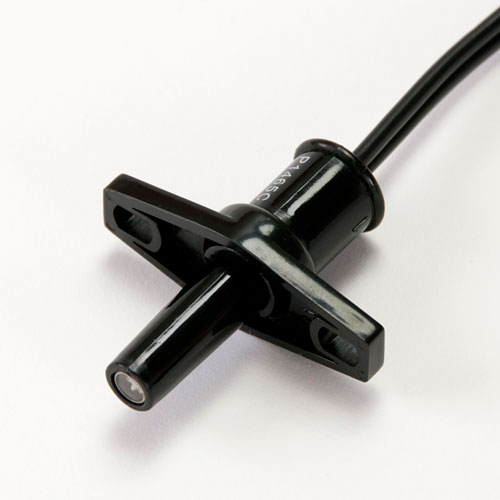

36 フレームアイ 2276 1
37 フレームアイホルダー 2657 1
38 ダンパーモーター 2340 MD-3 1
39 長ニップル 3210 1 SGP

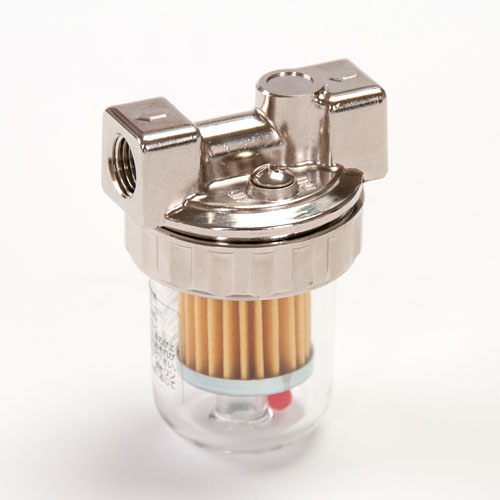

40 オイルストレーナー 2303 1 オンダ

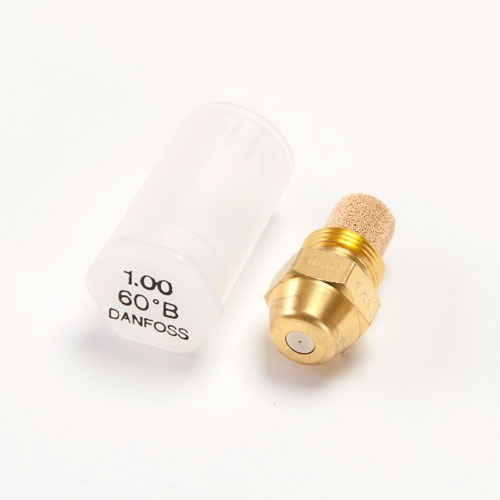

41 ノズルチップ(低燃焼) 1
42 ノズルチップ(高燃焼) 1
43 横フタ 3454 1 SPC
44 カラー 2794 14Φ 2 SPC
45 ダンパーモーター取付板 3475 1 SPC

浴場設備のメンテナンス

濾過循環器・各機器(ポンプ・電動バルブ)などで水漏れ・故障などお困り事はございませんか?

老人保健施設・ゴルフ施設・企業様の社員寮などのお風呂の濾過循環器や他各機器(ポンプ・電動バルブ)などで、水漏れや故障、疑問点などのお困りごとはございませんか?

ただ今、大阪府近郊無料出張診断キャンペーン実施中!

年代物の鉄製のタンクからの水漏れや、濾材の交換を行ったことが無いなど気になる点を私ども株式会社システム機材にご相談ください。

只今、株式会社システム機材では、大阪府、大阪市内、大阪府近郊であれば、無料で出張訪問して診断いたします。まずは、お問合せください。

お電話からのお問合わせ TEL06-4303-1315 フォームからのお問合わせ

浴場施設のメンテナンス

濾過機や、その周辺機器全般のメンテナンスおよび修理を行います。安全衛生面から、近年よく耳にしますレジオネラ菌の問題。
この場合、配管内・濾材等に付着した雑菌や汚れを洗浄する必要があります。

浴場施設の洗浄方法

塩素系アルカリ剤を使用します。


必要循環量の浴槽水に適量の薬品を投入し、濾過循環します。(約1時間洗浄運転)


かなりの汚れ水が出てきます。


排水は施設によって、浄化槽排水などがありますが、その場合、中和剤にて中和した後に排水しますのでご安心下さい。
すすぎ運転を完全に行い、各機器運転状況などに異常のないことを確認して終了です。


洗浄後はこのようにきれいになります。

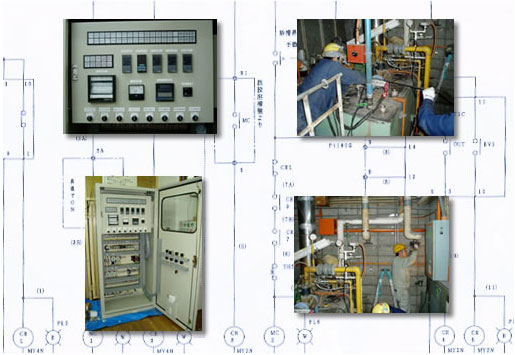

配管・電気工事一式のメンテナンス

既設、設備機器の改造提案、それに伴う配管工事、電気工事、機器移設 全てお請けいたします。

実施例

濾過タンク開放点検(参考資料)

かなり濾材状態が悪くタンクも腐食により漏水していました。この現場の場合濾材及び濾過タンクとも交換いたしました。

濾材交換(参考資料)

タンク内の濾材料に応じ高圧バキューム車を使用する場合もあります。

ポンプの水漏れ(参考資料)

ポンプの水漏れなどは、このようなポンプ内部のメカニカルシール及びパッキンなどの交換修理が必要です。
