構造と名称

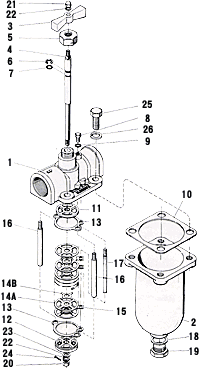

  • 構造図
  • 構造図
ITEM NAME OF PARTS 部品名
1
2
3
4
5
6
7
8
9
10
11
12
13
14A
14B
15
16
17
18
19
20
21
22
23
24
25
26
Cleaner cover
Oil tank
Cleaning handle
Main shaft
Gland nut
Horse shoe ring
O ring
Air plug
Packing
Packing
Upper end
Lower end
Fixing plate
Filter plate
Spacer plate
Scraper plate
Round rod
Squaer rod
Packing
Drain plug
Nut
Cap nut
Washer
Washer
Pin
Set bolt
Washer
濾器蓋
濾油槽
ハンドル
主 軸
グランドナット
ストッパー
Oリング
空気抜き
エアパッキン
カバーパッキン
元 板
締め板
安定板
フィルター
スペーサー
清掃板
安定軸
副 軸
パッキン
ドレン抜き
ナット
キャップナット
ワッシャー
ワッシャー
割ピン
ボルト
ワッシャー

新構造図のPDFはこちら

ナニワオートクリーナーの構造

カバー、タンクは1.5MPa以上の耐圧鋳鉄・亜鉛基合金(又は軽合金)を用いています。内部に(フィルター・スペーサー・掃除板)の鋼板製プレートがあり、それぞれ交互に重ね組合わせています。また、カバー上部にエアー抜きを、タンク下部に不純物排出のためのドレンプラグを備えてあります。

ナニワオートクリーナーの特長

落差による自然圧やポンプ等により加圧され送られた油は入口より侵入し、フィルタープレートのすきまを通過する時、清浄作用が行われます。フィルターにより清浄な油と不純物(油カス・ゴミ)とに分離され、その分離された不純物が徐々に堆積し、フィルターを塞いでいくと濾過量が低下(悪化)します。この状態は旧来のアミ式と同じですが、オートクリーナーはこのとき、上部のハンドルを軽く時計方向に回転させるだけで、副軸に固定されたスクレッパープレートが堆積不純物を掻き落とします。独自のこの機能により濾過能力が瞬く間に回復しますので、機関・機器の運転を中断することなく清掃できます。

不純物

オイルタンク底部に溜まった不純物は濾過量によって変わりますが、おおむね5~7日位に一度ドレンプラグを抜いて取り除いてください。なお、プラグをバルブに装備替えも可能です。

☆オートクリーナーは以上のように多くの特長があります。しかし、フィルター清掃のためのハンドル回転操作を長期間されないと役目を果たさないだけでなく、故障の原因となってしまいます。運転中は一日に最低3~4回ハンドルを廻してください。
