膨張タンク

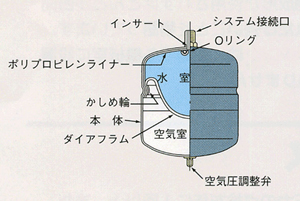

ダイアフラム方式膨張タンク
特長
- 優れた膨張性
タンク内部の隔膜は独自の長年にわたる研究により、開発された特殊なゴムを使用していますので、耐久性に優れています。 - 中・高圧システムにも使用できます
第二種圧力容器構造規格に合格している機種もあります。中・高圧ボイラー、熱交換機等を利用したシステムにも使用できます。 - 年1回の封入圧力点検で充分です
隔膜自体の空気の透過率が低いため、封入気体の圧力低下が少なく、年1回の封入圧力の点検で、充分です。封入圧力はご注文時に指定して頂ければ調整の上、出荷いたします。

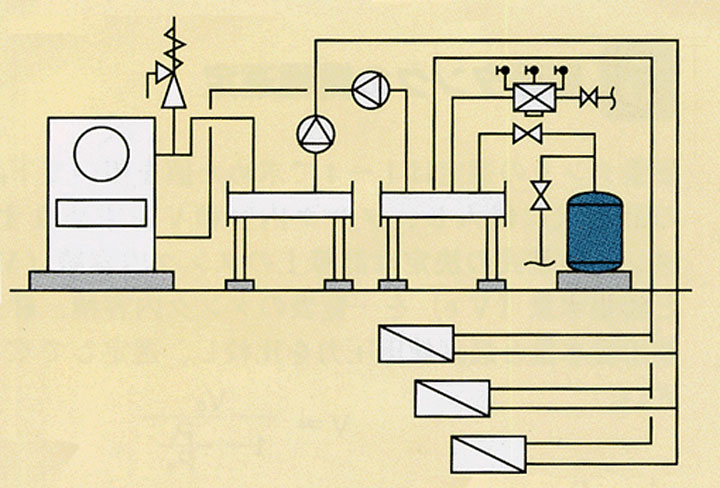

系統図
選定条件
システム全水量 | 2000(L) |
---|---|
最高使用温度 | 60(℃) |
初期温度 | 5(℃) |
補給水圧力 | 0.06(MPa) |
(補給水配管口径) | (25A) |
安全弁セット圧力 | 0.49(MPa) |
循環ポンプ揚程 | 12.0(m)[120(KPa)] |
