ノズル

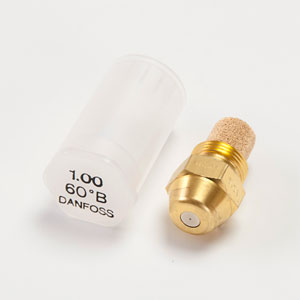

ダンフォスノズル
主なスプレーパターン
![](../img/product/nozzle/danfoss_fig01.jpg)
H(Hollow)
![](../img/product/nozzle/danfoss_fig02.jpg)
B(Semi Solid)
![](../img/product/nozzle/danfoss_fig03.jpg)
S(Solid)

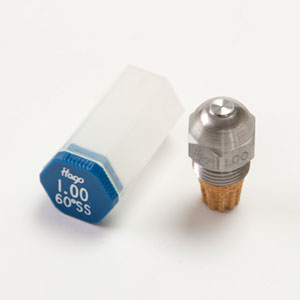

ハゴノズル
主なスプレーパターン
![](../img/product/nozzle/hago_fig01.jpg)
H(Hollow)
![](../img/product/nozzle/hago_fig02.jpg)
SS(Semi Solid)
![](../img/product/nozzle/hago_fig03.jpg)
ES(Solid)

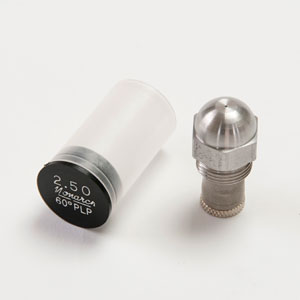

モナークノズル
主なスプレーパターン
![](../img/product/nozzle/monarch_fig01.jpg)
PL(Hollow)
![](../img/product/nozzle/monarch_fig02.jpg)
PLP(Semi Solid)
![](../img/product/nozzle/monarch_fig03.jpg)
R(Solid)

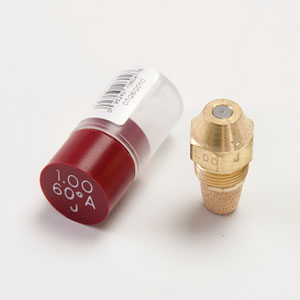

デラバンノズル
主なスプレーパターン
![](../img/product/nozzle/delavan_fig01.jpg)
A(Hollow)
![](../img/product/nozzle/delavan_fig02.jpg)
W(Semi Solid)
![](../img/product/nozzle/delavan_fig03.jpg)
B(Solid)
各社ノズルのスプレーパターン互換表
ダンフォス | ハゴ | モナーク | デラバン | |
---|---|---|---|---|
Hollow | H | H | PL | A |
Semi Solid | B | SS | PLP | W |
Solid | S | ES | R | B |

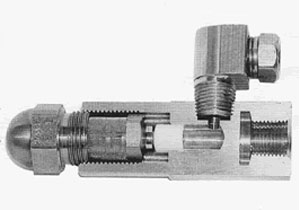

バイパスノズル

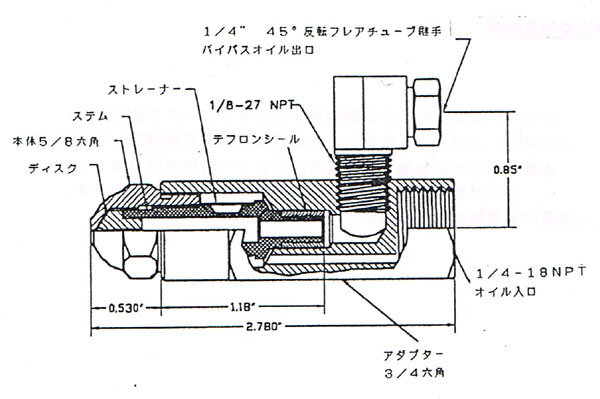

バイパスノズルの構造
![](../img/product/nozzle/bypass_fig01.jpg)

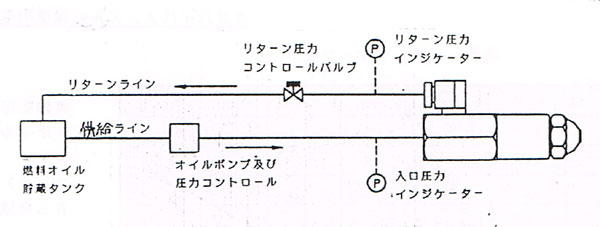

バイパスノズルの取付
![](../img/product/nozzle/bypass_fig02.jpg)
- バイパス圧力の調整に圧力調整バルブが使用されています。
- バイバスバルブが完全に閉まっている時、ノズルは公称流量にて噴出します。
- ノズルの流量はバイパス圧力をコントロールすることにより調整できます。
